Funções Secundárias da Cabeça do Rotor Principal

Além das principais funções relacionadas no item 1.4.1, a cabeça do rotor deve exercer também algumas funções secundárias, que são derivadas diretamente das funções principais:

 a. Comportar um sistema de pilotagem em passo, para permitir o comando do ângulo de ataque das pás de forma cíclica e coletiva. O dispositivo mais utilizado é o sistema de prato cíclico (figura 1-12);

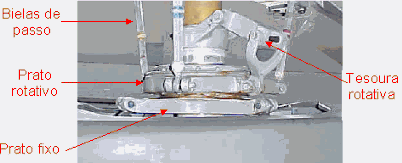

Figura 1-12 Prato Cíclico de um Helicóptero Tripá

 b. Pá. Quando o rotor estiver girando, a pá deve manter a sua liberdade em batimento, o suficiente para inclinar o disco do rotor e garantir a propulsão. Os batentes baixos devem ser do tipo escamoteável com a rotação ou do tipo anel de batente recíproco;

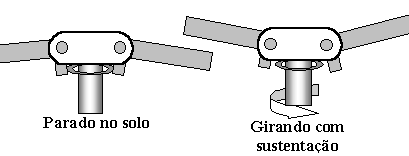

Batente do Tipo Anel Recíproco

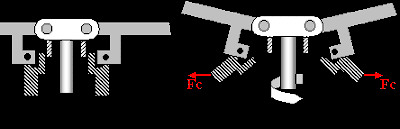

Batente do Tipo Escamoteável sob Ação da Força Centrífuga F_c

 c. Controlar os movimentos de avanço e recuo por meio de dispositivos mola-amortecedores, para evitar os problemas de ressonância no solo ou ressonância no ar;

 d. Ter capacidade para permitir o recolhimento manual ou automático da pás, em função da concepção da aeronave de asas rotativas;

 e. Assegurar o batente alto de batimento, em função da operação da aeronave de asas rotativas, para permitir o uso em condições especiais de vento forte; e

Nota 3 - O fenômeno de ressonância no solo ou no ar é o acoplamento entre a freqüência do movimento de avanço e recuo da pá com a freqüência de algum movimento da estrutura do helicóptero.
